全自動風淋室-全自動感應吹淋器產品使用說明書

全自動風淋室-全自動感應吹淋器產品使用說明書

全自動風淋室又叫全自動感應吹淋器、全自動感應風淋門、空氣吹淋室

全自動風淋室又叫全自動感應吹淋器、全自動感應風淋門、空氣吹淋室，本全自動風淋室說明書僅供使用者安裝和操作。全自動風淋室在安裝和使用前仔細閱讀此說明書，并妥善保存。現在很多用戶選擇全自動風淋室，因為全自動風淋室比較高端，它的配置和比普通風淋室的好。

一、全自動風淋室-全自動感應吹淋器概述:

全自動風淋室是生物潔凈室及潔凈廠房的理想配套設備，它可以清除人體和物品表面附著的灰塵，減少帶入潔凈室的灰塵量。

本公司生產的高科技智能語音全自動風淋室?guī)в姓Z音提示系統，人在吹淋時由自動語音系統提示讓人有次序的完成整個吹淋除塵過程，人性化語音提示給人一種親切感覺，并達到有效的凈化效果。

1、全自動風淋室-全自動感應吹淋器輸入接點:

ａ、供電電源：AC220V

ｂ、進出門開關：門磁開關（關門：閉合，開門：斷開）

ｃ、紅外線感應開關：無源接點（無人：斷開，有人：閉合）

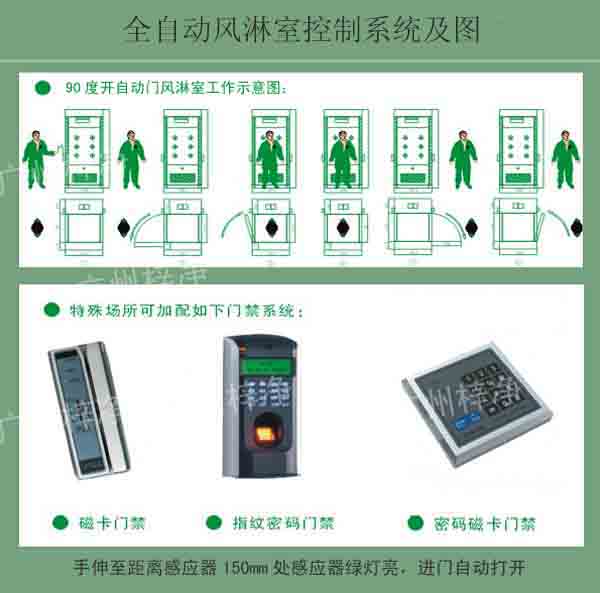

全自動風淋室控制系統及使用圖

2、輸出接點

ａ、外門電鎖：DC12V≤200mA

ｂ、內門電鎖：DC12V≤200mA

ｃ、風機：220VAC（交流接觸器線圈）

ｄ、紅外感應器電源：12VDC

e、照明：220VAC,<=100W

f、電源工作指示燈:220VACh、工作指示燈：220VAC

二、全自動風淋室面板示意圖

全自動風淋室面板示意圖

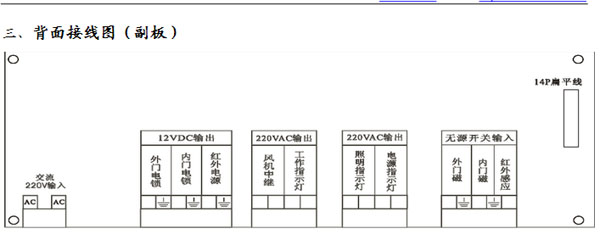

三、全自動風淋室背面接線圖（副板）

全自動風淋室背面接線圖（副板）

四、全自動風淋室操作說明

*1、通電

1.1按背面接線圖接好線，檢查無誤后請插上電源220VAC，數碼顯示原設置值，如無指示燈亮為初始狀態（內外門解鎖，等待你的使用。）

1.2在初次通電時，紅外感應頭至少2分鐘后才能正常工作。

*2、待機

風淋室通電后，風淋系統紅外感應頭繼續檢測狀態即為“待機狀態”。

1.1系統在待機狀態時間5秒內，感應頭一感應到有人時立即進行語音提示吹淋工作，當超過待機時間（5秒）時，系統轉為初始狀態。

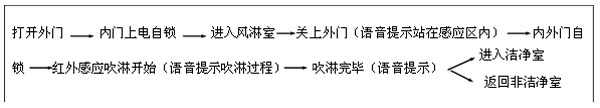

*3、全自動風淋室進門（由外內走）—從非潔凈室進入潔凈室：

全自動風淋室進門（由外內走）—從非潔凈室進入潔凈室

3.1打開外門，內門上電自鎖，風淋室照明燈點亮，工作指示燈亮，人走進風淋室，關上外門，語音提示：“你好，請站在感應區內”。系統開始檢測是否有人在風淋室，如檢測到有人,系統即轉入風淋過程3.2。

3.2內外門自鎖，風機起動開始風淋，風淋延時開始倒數10S。

語音提示：“正在工作，請轉動身體360度”，風淋結束后，啟動延時，延時結束后，內門*鎖，語音提示：“吹淋完畢，請從后門退出”人出內門后，再關上內門。系統返回初始狀態，等待下一次使用。

3.3如系統在3秒內檢測風淋室無人時，系統返回待機狀態(紅外檢測繼續工作)。

3.4如有人在風淋室，但不在系統感應區內，系統即轉入3.3，當系統一檢測到有人時，系統即轉入風淋過程3.2。

3.5如系統正在工作，有人接觸按鍵開關時，語音提示:“正在工作，請不要隨便觸摸開關”。

3.6在風淋完成，內外門解鎖后，此時可進入或退出風淋室。里面的人在5秒內沒有離開風淋室，系統自動返回初始狀態。

*4.出門（由內外走）—從潔凈室到非潔凈室:

出門（由內外走）—從潔凈室到非潔凈室

4.1打開內門，外門上電自鎖，風淋室照明燈點亮，工作指示燈亮，人走進風淋室，關上內門，內外門解鎖。系統開始檢測是否有人在風淋室。

4.2如檢測到有人：可以選擇內門出去:

打開內門，外門上電自鎖,再關上內門。系統返回初始狀態或選擇外門出去，打開外門，內門上電自鎖，再關上外門。系統返回初始狀態。

4.3如檢測不到有人：此時有人打開外門，系統即轉入進門過程3。

此時有人打開內門，系統即轉入出門過程4。

4.4如有人在風淋室，但不在系統感應區內，系統即轉入4.3，當系統一檢測到有人。
